Bilden är endast representativ.
Hem / Produkter / Elmotorer / 3-fas elmotorer / 3SIELn 112M-4A Elmotor
3SIE 112 4-pol
5,5 kW B3/B14 IE3
Artikelnummer:
122860
Fåtal kvar i lager!
Bilden är endast representativ.
| Motordata 50 Hz | |
|---|---|
| Effekt, 50 Hz (kW) | 5,5 |
| Spänning, 50 Hz (V) | 400/690 |
| Varvtal, 50 Hz (r/m) | 1460 |
| Ström, 50 Hz, 400 V (A) | 11,1 |
| Effektfaktor, 50 Hz (cos φ) | 0,80 |
| Verkningsgrad 50 Hz, 100 % | 89,6 |
| Verkningsgrad 50 Hz, 75 % | 90,2 |
| Verkningsgrad 50 Hz, 50 % | 89,4 |
| Motordata 60 Hz | |
| Effekt, 60 Hz (kW) | 6,3 |
| Spänning, 60 Hz (V) | 460D |
| Varvtal, 60 Hz (r/m) | 1760 |
| Ström, 60 Hz, 460 V (A) | 11 |
| Effektfaktor, 60 Hz (cos φ) | 0,80 |
| Verkningsgrad 60 Hz, 100 % | 90,2 |
| Verkningsgrad 60 Hz, 75 % | 90,3 |
| Verkningsgrad 60 Hz, 50 % | 89,2 |
| Mer teknisk data | |
| Byggstorlek | 112 |
| Poltal | 4 |
| Byggform (IM) | B3/B14 |
| Axeldiameter (mm) | 28 |
| Isolationsklass | F |
| Kapslingsklass (IP) | 55 |
| Verkningsgradsklass | IE3 |
| Termoskydd | PTC 140°C |
| Startström (Ia/In) | 7,2 |
| Startmoment (Ma/Mn) | 2,5 |
| Kippmoment (Mmax/Mn) | 3,3 |
| Tröghetsmoment, J (kgm²) | 0,0115 |
| Produktserie | 3SIE |
| Kylning (IC) | 411 |
| Temperaturstegringklass | B |
| Ljudtryck | 61 |
| Material och färg | |
| Färg | Blå, RAL 5010 |
| Stomme | Aluminium |
| Lager DE och NDE | |
| Lager DE | 6206 2Z C3 |
| Lager NDE | 6206 2Z C3 |

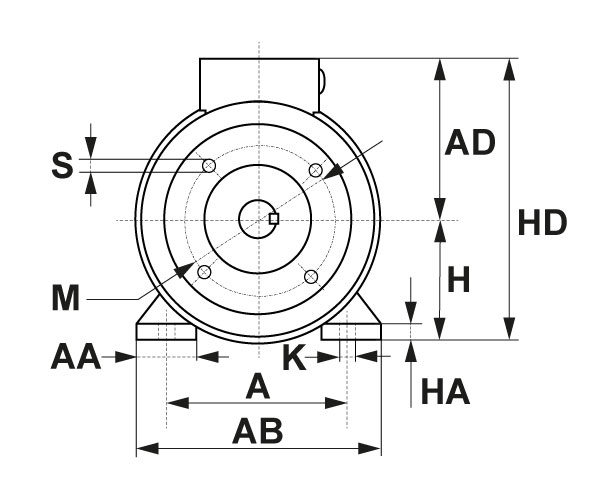

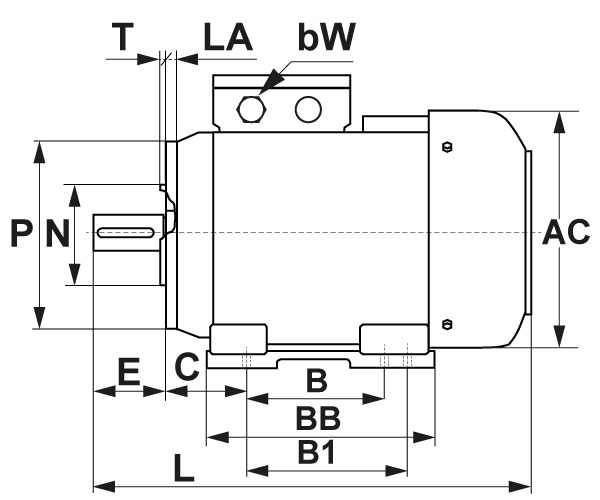

Mått är i millimeter (mm) om inget annat är angivet.
| Stomme / motorhus | |
|---|---|
| AC | 248 |
| bW | 1×M25+1×M20 |
| L | 485 |
| Axel | |
| D | 28 |
| GA | 31 |
| F | 8 |
| DH | M10x22 |
| E | 60 |
| Fot, B3 | |
| A | 190 |
| AA | 52 |
| AB | 222 |
| B | 140 |
| BB | 170 |
| C | 70 |
| H | 112 |
| HA | 14 |
| HD | 280 |
| K | 12 |
| Fläns, B14 / C2 | |
| LE (B14 / C2) | 12 |
| M (B14 / C2) | 130 |
| N (B14 / C2) | 110 |
| P (B14 / C2) | 160 |
| S, mm Ø (B14 / C2) | M8 |
| T (B14 / C2) | 3,5 |
