Hem / Produkter / Elmotorer / 3-fas elmotorer / 3SIEL 225M-2 Elmotor
3SIE 225 2-pol
45 kW B3/B5 IE3
Artikelnummer:
118545
Fåtal kvar i lager!
Bilden är endast representativ.
| Motordata 50 Hz | |
|---|---|
| Effekt, 50 Hz (kW) | 45 |
| Spänning, 50 Hz (V) | 400/690 |
| Varvtal, 50 Hz (r/m) | 2972 |
| Verkningsgrad 50 Hz, 100 % | 94,2 |
| Verkningsgrad 50 Hz, 75 % | 94,6 |
| Verkningsgrad 50 Hz, 50 % | 94,2 |
| Effektfaktor, 50 Hz (cos φ) | 0,88 |
| Ström, 50 Hz, 400 V (A) | 78,0 |
| Vikt | |
| Nettovikt (kg) | 385 |
| Material och färg | |
| Stomme | Gjutjärn |
| Färg | Blå, RAL 5010 |
| Lager DE och NDE | |
| Lager DE | 6313 C3 |
| Lager NDE | 6313 C3 |
| Mer teknisk data | |
| Isolationsklass | F |
| Termoskydd | PTC 140°C |
| Kapslingsklass (IP) | 55 |
| Verkningsgradsklass | IE3 |
| Startström (Ia/In) | 6,7 |
| Startmoment (Ma/Mn) | 2,0 |
| Kippmoment (Mmax/Mn) | 2,6 |
| Tröghetsmoment, J (kgm²) | 0,26 |
| Kylning (IC) | 411 |
| Temperaturstegringklass | B |
| Byggstorlek | 225 |
| Poltal | 2 |
| Byggform (IM) | B3/B5 |
| Axeldiameter (mm) | 55 |
| Produktserie | 3SIE |
| Motordata 60 Hz | |
| Effekt, 60 Hz (kW) | 52 |
| Spänning, 60 Hz (V) | 460D |
| Varvtal, 60 Hz (r/m) | 3571 |
| Ström, 60 Hz, 460 V (A) | 79 |
| Effektfaktor, 60 Hz (cos φ) | 0,88 |
| Verkningsgrad 60 Hz, 100 % | 93,5 |
| Verkningsgrad 60 Hz, 75 % | 93,7 |
| Verkningsgrad 60 Hz, 50 % | 93,0 |

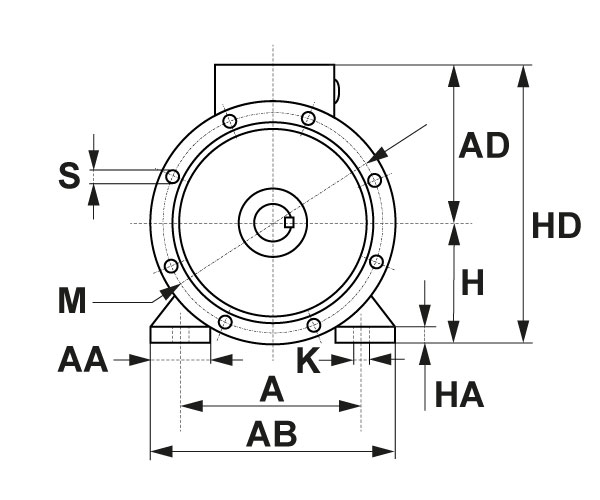

Mått är i millimeter (mm) om inget annat är angivet.
| Stomme / motorhus | |
|---|---|
| bW | 2×M50 + 1×M20 |
| L | 900 |
| Axel | |
| D | 55 |
| GA | 59 |
| F | 16 |
| DH | M20x42 |
| E | 110 |
| Fot, B3 | |
| A | 356 |
| AA | 85 |
| AB | 440 |
| B | 286 |
| BB | 380 |
| B1 | 311 |
| BA1 | 115 |
| BA2 | 115 |
| C | 149 |
| H | 225 |
| HA | 34 |
| HD | 570 |
| K | 19 |
| Fläns, B5 | |
| LA (B5) | 18 |
| M (B5) | 400 |
| N (B5) | 350 |
| P (B5) | 450 |
| S, mm Ø (B5) | 19 |
| T (B5) | 5 |
